SMT测试屏蔽箱

核心特点

• 支持全自动 / 半自动操作，按生产工序确认动作与控制范围
• 双滑台测试，每边滑台可安装6路USB通信
• 适用于路由器、平板电脑、手机、无线模块等产品PCB的板级下载
• 结构简单，工作空间大，支持按板型与治具灵活应用

产品参数

产品名称：SMT测试屏蔽箱 操作方式：全自动 / 半自动 测试结构：双滑台；每边滑台可安装6路USB通信 适用工序：路由器、平板电脑、手机、无线模块等产品PCB板级下载 工作尺寸：325 × 318 × 125 mm（L × W × H） 箱体尺寸：488 × 425 × 333 mm（L × W × H） 输入电源：100–240 VAC，50/60 Hz 供气压力：5–7 bar 净重：31.5 kg 项目确认：额定电流、耗气量、USB协议/速率及每路供电、治具布局、实际并发数量、屏蔽频段与效能

答案要点

产品常见问题

• 射频测试设备的稼动率与 OEE 怎样核算，预防性保养如何排程？
• SMT测试屏蔽箱适合哪些PCB板级下载任务？
• 双滑台SMT测试屏蔽箱怎样规划上下料与板级下载流程？
• 每边滑台可安装6路USB通信，是否表示可同时下载12块PCB？
• SMT测试屏蔽箱的全自动与半自动操作应怎样区分和验收？
• 325×318×125mm工作尺寸怎样判断能否容纳PCB和下载夹具？
• 安装SMT测试屏蔽箱需要什么供电和气源条件？
• SMT双滑台下载出现USB掉线或写入失败，怎样定位问题？
• 路由器或无线模块PCB换型后，SMT测试屏蔽箱要重新验证哪些项目？
• SMT测试屏蔽箱的屏蔽频段和屏蔽效能怎样确认？
• 采购SMT测试屏蔽箱前，应提交哪些资料并怎样制定验收要求？

资料来源

1. canonical 页面 canonical 与 Product 结构化数据

   钱唐科技SMT测试屏蔽箱面向路由器、平板电脑、手机、无线模块等产品PCB的板级下载工序。支持全自动或半自动操作，采用双滑台测试结构，每边滑台可安装6路USB通信，便于按板型、治具和下载流程配置工位。结构简单，工作空间为325 × 318 × 125 mm，支持灵活应用；实际同时下载数量、协议兼容性与屏蔽性能按具体方案验证。

2. document 企业提供的SMT测试屏蔽箱产品特点与参数（2026-10-06）

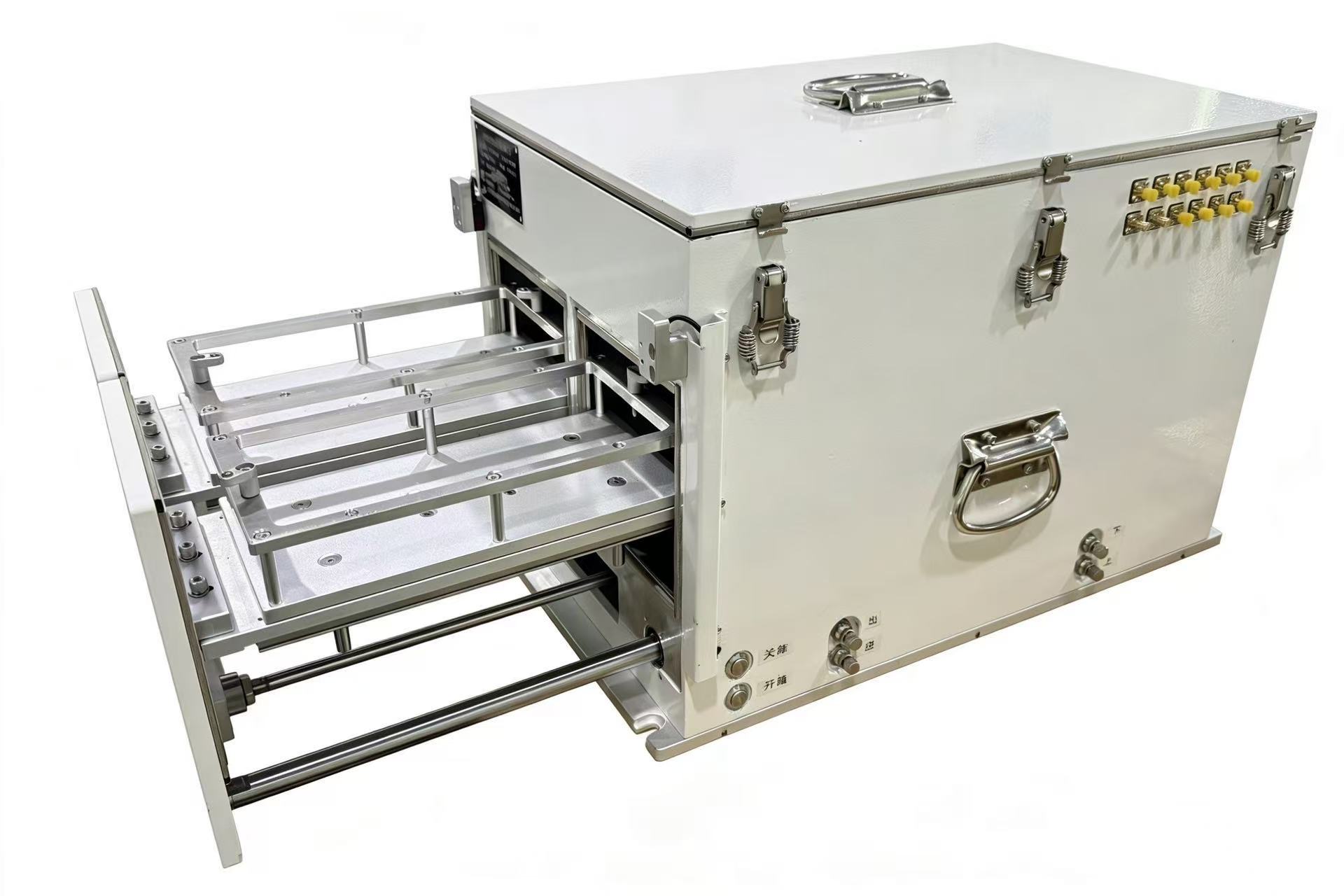

3. document SMT测试屏蔽箱企业实物图片
4. external 钱唐科技：3C电子产品主板FCT测试设备
5. knowledge 射频测试设备的稼动率与 OEE 怎样核算，预防性保养如何排程？

   OEE = 时间开动率 × 性能开动率 × 合格品率，需把换型、故障、待料与重测等损失分类记录；预防性保养按“运行小时数 + 日历周期”双触发，点检夹具、探针、屏蔽箱密封与接插件，关键易损件备安全库存。

6. knowledge SMT测试屏蔽箱适合哪些PCB板级下载任务？

   SMT测试屏蔽箱可用于路由器、平板电脑、手机及无线模块等产品PCB的板级下载，支持全自动或半自动操作。具体主板仍需核对下载接口、进入下载模式的条件、固件工具和夹具适配。

7. knowledge 双滑台SMT测试屏蔽箱怎样规划上下料与板级下载流程？

   双滑台结构可用于规划分侧上下料与测试动作，但两侧怎样交替、哪些动作允许重叠，应由控制程序和项目确认。节拍应按完整下载循环实测，不能只依据双滑台结构推算。

8. knowledge 每边滑台可安装6路USB通信，是否表示可同时下载12块PCB？

   每边滑台可安装6路USB通信，说明接口安装配置能力；两侧合计的接口数量不等于12块PCB同时下载。实际并发数量需确认夹具装板数量、主机拓扑、下载工具支持和控制流程。
